IKEv1 で証明書認証を使う【Cisco IOS】

IKEv1 で認証に証明書を使用する設定を検証しました。

環境

f:id:nozawana44:20211229234254p:plain
検証環境

site-a-rtr と site-b-rtr の間で Static VTI を利用して IPSec Tunnel を確立させます。IPSec SA を確立するための IKEv1 で証明書認証を設定しました。

site-a-rtr を例に設定を解説していきますが site-b-rtr の設定もほぼ同じです。異なるパラメータを設定する必要がある場合は別途記載します。

また、上記とは別に Ubuntu 20.04 にプライベート CA を構築しました。

root@77db231258fe:~# lsb_release -d
Description:    Ubuntu 20.04.3 LTS
root@77db231258fe:~#

ルーターから CA への疎通性ありません。証明書のやり取りはコピー&ペーストで行いました。

証明書登録作業

プライベート CA の構築とルーターに証明書を登録します。

プライベート CA の構築

CA.pl を利用することで簡易なプライベート CA を構築することができます。

root@77db231258fe:~# /usr/lib/ssl/misc/CA.pl -newca
CA certificate filename (or enter to create)

Making CA certificate ...
====
openssl req  -new -keyout ./demoCA/private/cakey.pem -out ./demoCA/careq.pem
Generating a RSA private key
...................+++++
................................+++++
writing new private key to './demoCA/private/cakey.pem'
Enter PEM pass phrase:
Verifying - Enter PEM pass phrase:
-----
You are about to be asked to enter information that will be incorporated
into your certificate request.
What you are about to enter is what is called a Distinguished Name or a DN.
There are quite a few fields but you can leave some blank
For some fields there will be a default value,
If you enter '.', the field will be left blank.
-----
Country Name (2 letter code) [AU]:JP
State or Province Name (full name) [Some-State]:
Locality Name (eg, city) []:
Organization Name (eg, company) [Internet Widgits Pty Ltd]:
Organizational Unit Name (eg, section) []:
Common Name (e.g. server FQDN or YOUR name) []:myrootca.example.co.jp
Email Address []:

Please enter the following 'extra' attributes
to be sent with your certificate request
A challenge password []:
An optional company name []:
==> 0
====
====
openssl ca  -create_serial -out ./demoCA/cacert.pem -days 1095 -batch -keyfile ./demoCA/private/cakey.pem -selfsign -extensions v3_ca  -infiles ./demoCA/careq.pem
Using configuration from /usr/lib/ssl/openssl.cnf
Enter pass phrase for ./demoCA/private/cakey.pem:
Check that the request matches the signature
Signature ok
Certificate Details:
        Serial Number:
            7d:3c:cf:bf:4c:52:4f:13:ae:05:d0:7b:8b:90:7d:62:7e:85:54:22
        Validity
            Not Before: Dec 27 14:00:07 2021 GMT
            Not After : Dec 26 14:00:07 2024 GMT
        Subject:
            countryName               = JP
            stateOrProvinceName       = Some-State
            organizationName          = Internet Widgits Pty Ltd
            commonName                = myrootca.example.co.jp
        X509v3 extensions:
            X509v3 Subject Key Identifier:
                08:CA:D1:7C:6E:A5:2F:8A:FD:80:82:9C:DD:13:15:FE:44:C5:AA:B7
            X509v3 Authority Key Identifier:
                keyid:08:CA:D1:7C:6E:A5:2F:8A:FD:80:82:9C:DD:13:15:FE:44:C5:AA:B7

            X509v3 Basic Constraints: critical
                CA:TRUE
Certificate is to be certified until Dec 26 14:00:07 2024 GMT (1095 days)

Write out database with 1 new entries
Data Base Updated
==> 0
====
CA certificate is in ./demoCA/cacert.pem
root@77db231258fe:~#

CA に必要なファイル群が./demoCA に配置されます。

root@77db231258fe:~# tree
.
`-- demoCA
    |-- cacert.pem
    |-- careq.pem
    |-- certs
    |-- crl
    |-- crlnumber
    |-- index.txt
    |-- index.txt.attr
    |-- index.txt.old
    |-- newcerts
    |   `-- 7D3CCFBF4C524F13AE05D07B8B907D627E855422.pem
    |-- private
    |   `-- cakey.pem
    `-- serial

5 directories, 9 files
root@77db231258fe:~#

./demoCA/cacert.pem が今回構築したCAの証明書になります。

プライベートCAの証明書をルーターに登録

プライベート CA の証明書をルーターに登録するために CA の証明書をメモしておきます。

root@77db231258fe:~# openssl x509 -in demoCA/cacert.pem
-----BEGIN CERTIFICATE-----
MIIDrTCCApWgAwIBAgIUfTzPv0xSTxOuBdB7i5B9Yn6FVCIwDQYJKoZIhvcNAQEL
** 省略 **
JcuITZvnfwU8Ye7iDcT2KTUd6RzGhFTR2AyQf+o5Pt6o
-----END CERTIFICATE-----
root@77db231258fe:~#

ルーターに trustpoint を作成してプライベート CA の証明書を登録します。

site-a-rtr(config)#
site-a-rtr(config)#
site-a-rtr(config)#crypto pki trustpoint mytp
site-a-rtr(ca-trustpoint)#
site-a-rtr(ca-trustpoint)#enrollment terminal pem
site-a-rtr(ca-trustpoint)#
site-a-rtr(ca-trustpoint)#crypto pki authenticate mytp

Enter the base 64 encoded CA certificate.
End with a blank line or the word "quit" on a line by itself

-----BEGIN CERTIFICATE-----
MIIDrTCCApWgAwIBAgIUfTzPv0xSTxOuBdB7i5B9Yn6FVCIwDQYJKoZIhvcNAQEL
** 省略 **
JcuITZvnfwU8Ye7iDcT2KTUd6RzGhFTR2AyQf+o5Pt6o
-----END CERTIFICATE-----
quit
Certificate has the following attributes:
       Fingerprint MD5: 754A6222 8E1B5196 BECFCDB2 6A04D0B4
      Fingerprint SHA1: 37D5FBD8 69A755C9 51184215 13318A3A 9386BC01

% Do you accept this certificate? [yes/no]: yes
Trustpoint CA certificate accepted.
% Certificate successfully imported

site-a-rtr(config)#
site-a-rtr(config)#

ルーターで証明書署名要求(CSR) を生成

ルーターの証明書をプライベート CA に署名してもらうために、CSR を生成します。

証明書に使う rsa keypair を生成します。

site-a-rtr(config)#ip domain name example.co.jp
site-a-rtr(config)#crypto key generate rsa signature label mytp-rsa-key
The name for the keys will be: mytp-rsa-key
Choose the size of the key modulus in the range of 360 to 4096 for your
  Signature Keys. Choosing a key modulus greater than 512 may take
  a few minutes.

How many bits in the modulus [512]: 1024
% Generating 1024 bit RSA keys, keys will be non-exportable...
[OK] (elapsed time was 1 seconds)

site-a-rtr(config)#

CSR を出力します。

site-b-rtr では CN=site-b-rtr.example.co.jp とします。

site-a-rtr(config)#crypto pki trustpoint mytp
site-a-rtr(ca-trustpoint)#subject-name CN=site-a-rtr.example.co.jp
site-a-rtr(ca-trustpoint)#revocation-check none
site-a-rtr(ca-trustpoint)#rsakeypair mytp-rsa-key
site-a-rtr(ca-trustpoint)#crypto pki enroll mytp
% Start certificate enrollment ..

% The subject name in the certificate will include: CN=site-a-rtr.example.co.jp
% The subject name in the certificate will include: site-a-rtr.example.co.jp
% Include the router serial number in the subject name? [yes/no]: no
% Include an IP address in the subject name? [no]: no
Display Certificate Request to terminal? [yes/no]: yes
Certificate Request follows:

-----BEGIN CERTIFICATE REQUEST-----
MIIBrTCCARYCAQAwTDEhMB8GA1UEAxMYc2l0ZS1hLXJ0ci5leGFtcGxlLmNvLmpw
** 省略 **
Km1r+edxafhgYgdXhKpVB//EQXSF41V6WFJAgwM/zb1UkctkKyO0dnnII/05tH8Q
Qg==
-----END CERTIFICATE REQUEST-----

---End - This line not part of the certificate request---

Redisplay enrollment request? [yes/no]: no
site-a-rtr(config)#

-----BEGIN CERTIFICATE REQUEST----- から -----END CERTIFICATE REQUEST----- までが CSR となるのでメモしておきます。

ルーターの証明書を署名

ルーターの CSR をプライベート CA に取り込みます。

root@77db231258fe:~# cat << 'EOF' > site-a-rtr.csr
> -----BEGIN CERTIFICATE REQUEST-----
> MIIBrTCCARYCAQAwTDEhMB8GA1UEAxMYc2l0ZS1hLXJ0ci5leGFtcGxlLmNvLmpw
** 省略 **
> Km1r+edxafhgYgdXhKpVB//EQXSF41V6WFJAgwM/zb1UkctkKyO0dnnII/05tH8Q
> Qg==
> -----END CERTIFICATE REQUEST-----
> EOF
root@77db231258fe:~#

プライベート CA でルーターの証明書を発行します。

root@77db231258fe:~# openssl ca -in site-a-rtr.csr -policy policy_anything -out site-a-rtr.crt
Using configuration from /usr/lib/ssl/openssl.cnf
Enter pass phrase for ./demoCA/private/cakey.pem:
Check that the request matches the signature
Signature ok
Certificate Details:
        Serial Number:
            7d:3c:cf:bf:4c:52:4f:13:ae:05:d0:7b:8b:90:7d:62:7e:85:54:23
        Validity
            Not Before: Dec 29 00:07:54 2021 GMT
            Not After : Dec 29 00:07:54 2022 GMT
        Subject:
            commonName                = site-a-rtr.example.co.jp
        X509v3 extensions:
            X509v3 Basic Constraints:
                CA:FALSE
            Netscape Comment:
                OpenSSL Generated Certificate
            X509v3 Subject Key Identifier:
                F9:2B:6B:F6:86:ED:23:8F:42:DF:BE:C6:17:50:5C:CF:0F:F5:E1:3E
            X509v3 Authority Key Identifier:
                keyid:08:CA:D1:7C:6E:A5:2F:8A:FD:80:82:9C:DD:13:15:FE:44:C5:AA:B7

Certificate is to be certified until Dec 29 00:07:54 2022 GMT (365 days)
Sign the certificate? [y/n]:y


1 out of 1 certificate requests certified, commit? [y/n]y
Write out database with 1 new entries
Data Base Updated
root@77db231258fe:~#

発行された証明書を確認します。

root@77db231258fe:~# openssl x509 -in site-a-rtr.crt
-----BEGIN CERTIFICATE-----
MIIDDjCCAfagAwIBAgIUfTzPv0xSTxOuBdB7i5B9Yn6FVCMwDQYJKoZIhvcNAQEL
** 省略 **
llRtLbuzhfRTYrUY0qHl64Lx
-----END CERTIFICATE-----
root@77db231258fe:~#

-----BEGIN CERTIFICATE----- から -----END CERTIFICATE----- までが site-a-rtr の証明書となるのでメモしておきます。

発行された証明書をルーターに登録

site-a-rtr(config)#crypto pki import mytp certificate

Enter the base 64 encoded certificate.
End with a blank line or the word "quit" on a line by itself

-----BEGIN CERTIFICATE-----
MIIDDjCCAfagAwIBAgIUfTzPv0xSTxOuBdB7i5B9Yn6FVCMwDQYJKoZIhvcNAQEL
** 省略 **
llRtLbuzhfRTYrUY0qHl64Lx
-----END CERTIFICATE-----
quit
Received General Purpose certificate for signature keypair

Do you wish to accept this certificate? [yes/no]: yes
% Router Certificate successfully imported

site-a-rtr(config)#

登録内容が正しいことを確認します。

site-a-rtr#show crypto pki certificates
Certificate
  Status: Available
  Certificate Serial Number (hex): 7D3CCFBF4C524F13AE05D07B8B907D627E855423
  Certificate Usage: General Purpose
  Issuer:
    cn=myrootca.example.co.jp
    o=Internet Widgits Pty Ltd
    st=Some-State
    c=JP
  Subject:
    Name: site-a-rtr.example.co.jp
    cn=site-a-rtr.example.co.jp
  Validity Date:
    start date: 00:07:54 UTC Dec 29 2021
    end   date: 00:07:54 UTC Dec 29 2022
  Associated Trustpoints: mytp

CA Certificate
  Status: Available
  Certificate Serial Number (hex): 7D3CCFBF4C524F13AE05D07B8B907D627E855422
  Certificate Usage: General Purpose
  Issuer:
    cn=myrootca.example.co.jp
    o=Internet Widgits Pty Ltd
    st=Some-State
    c=JP
  Subject:
    cn=myrootca.example.co.jp
    o=Internet Widgits Pty Ltd
    st=Some-State
    c=JP
  Validity Date:
    start date: 14:00:07 UTC Dec 27 2021
    end   date: 14:00:07 UTC Dec 26 2024
  Associated Trustpoints: mytp


site-a-rtr#

これで証明書の登録は完了です。

IKEv1 の設定

証明書登録作業はインタラクティブな設定が多いので configuration mode の出力を掲載していましたが、これ以降は config をそのまま掲載します。

ISAKMP profile

isakmp profile に証明書を登録した trustpoint を紐付けます。site-a-rtr の設定では、 match identity に site-b-rtr の FQDN である site-b-rtr.example.co.jp を指定します。site-b-rtr の match identity には site-a-rtr の FQDN を指定します。

crypto isakmp profile isakmp-profile1
   self-identity fqdn
   ca trust-point mytp
   match identity host site-b-rtr.example.co.jp

IPsec profile / IPsec transform-set

ipsec profile に先に作成した isakmp profile を紐付けます。

crypto ipsec transform-set ESP-AES-SHA esp-aes esp-sha-hmac
 mode tunnel

crypto ipsec profile ipsec-profile1
 set transform-set ESP-AES-SHA
 set isakmp-profile isakmp-profile1

show crypto ipsec profile <profile name> で設定内容を確認できます。

site-a-rtr#show crypto ipsec profile ipsec-profile1
IPSEC profile ipsec-profile1
    ISAKMP Profile: isakmp-profile1
    Security association lifetime: 4608000 kilobytes/3600 seconds
    Responder-Only (Y/N): N
    PFS (Y/N): N
    Mixed-mode : Disabled
    Transform sets={
        ESP-AES-SHA:  { esp-aes esp-sha-hmac  } ,
    }

site-a-rtr#

interface Tunnel0

Tunnel インターフェースに ipsec profile を紐付けます。

interface Tunnel0
 ip address 10.0.0.0 255.255.255.254
 tunnel source GigabitEthernet0/0
 tunnel mode ipsec ipv4
 tunnel destination 203.0.113.1
 tunnel protection ipsec profile ipsec-profile1
end

tunnel0 を no shut すると IKEv1 のセッションが開始されます。Protocol up になっていれば IPSec トンネルが確立できています。

site-a-rtr#show ip int brief tu 0
Interface                  IP-Address      OK? Method Status                Protocol
Tunnel0                    10.0.0.0        YES manual up                    up
site-a-rtr#

疎通確認

IKEv1 SA

認証方式 (Auth) が証明書 (sig) の IKEv1 セッションが確立できていることが確認できました。

site-a-rtr#show crypto isakmp sa detail
Codes: C - IKE configuration mode, D - Dead Peer Detection
       K - Keepalives, N - NAT-traversal
       T - cTCP encapsulation, X - IKE Extended Authentication
       psk - Preshared key, rsig - RSA signature
       renc - RSA encryption
IPv4 Crypto ISAKMP SA

C-id  Local           Remote          I-VRF  Status Encr Hash   Auth DH Lifetime Cap.

1019  203.0.113.0     203.0.113.1            ACTIVE aes  sha    rsig 5  23:55:16
       Engine-id:Conn-id =  SW:19

1020  203.0.113.0     203.0.113.1            ACTIVE aes  sha    rsig 5  23:55:16
       Engine-id:Conn-id =  SW:20

IPv6 Crypto ISAKMP SA

site-a-rtr#

client1 と client2 の通信

client1 と client2 で通信を行い、パケットが暗号化できていることを確認します。

site-a-rtr から 172.16.0.0/24 への static route を設定します。

site-a-rtr#show ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
       a - application route
       + - replicated route, % - next hop override, p - overrides from PfR

Gateway of last resort is not set

      10.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
C        10.0.0.0/31 is directly connected, Tunnel0
L        10.0.0.0/32 is directly connected, Tunnel0
      172.16.0.0/24 is subnetted, 1 subnets
S        172.16.0.0 [1/0] via 10.0.0.1
      192.168.0.0/24 is variably subnetted, 2 subnets, 2 masks
C        192.168.0.0/24 is directly connected, GigabitEthernet0/1
L        192.168.0.254/32 is directly connected, GigabitEthernet0/1
      203.0.113.0/24 is variably subnetted, 2 subnets, 2 masks
C        203.0.113.0/31 is directly connected, GigabitEthernet0/0
L        203.0.113.0/32 is directly connected, GigabitEthernet0/0
site-a-rtr#

site-b-rtr でも同様に 192.168.0.0/24 の static route を設定します。

site-b-rtr#show ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
       a - application route
       + - replicated route, % - next hop override, p - overrides from PfR

Gateway of last resort is not set

      10.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
C        10.0.0.0/31 is directly connected, Tunnel0
L        10.0.0.1/32 is directly connected, Tunnel0
      172.16.0.0/16 is variably subnetted, 2 subnets, 2 masks
C        172.16.0.0/24 is directly connected, GigabitEthernet0/1
L        172.16.0.254/32 is directly connected, GigabitEthernet0/1
S     192.168.0.0/24 [1/0] via 10.0.0.0
      203.0.113.0/24 is variably subnetted, 2 subnets, 2 masks
C        203.0.113.0/31 is directly connected, GigabitEthernet0/0
L        203.0.113.1/32 is directly connected, GigabitEthernet0/0
site-b-rtr#

site-a-rtr gi 0/0 のパケットキャプチャを有効にした状態で client1 から client2 に ping します。

cisco@client1:~$ ip -4 a show dev ens2
2: ens2: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    inet 192.168.0.1/24 brd 192.168.0.255 scope global ens2
       valid_lft forever preferred_lft forever
cisco@client1:~$
cisco@client1:~$ ping -c 3 172.16.0.1
PING 172.16.0.1 (172.16.0.1) 56(84) bytes of data.
64 bytes from 172.16.0.1: icmp_seq=1 ttl=62 time=4.92 ms
64 bytes from 172.16.0.1: icmp_seq=2 ttl=62 time=5.27 ms
64 bytes from 172.16.0.1: icmp_seq=3 ttl=62 time=14.3 ms

--- 172.16.0.1 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2002ms
rtt min/avg/max/mdev = 4.921/8.154/14.269/4.325 ms
cisco@client1:~$

パケットが暗号化されて転送されていることが確認できました。暗号化されているので ICMP のパケットを観測することはできませんが、ESP ヘッダーの Security Parameter Index (SPI) が show crypto ipsec sa で出力される値と一致していることが確認できます。

f:id:nozawana44:20211229234529p:plain
site-rtr-a gi0/0 のパケットキャプチャ

site-a-rtr#show crypto ipsec sa interface tu 0

interface: Tunnel0
    Crypto map tag: Tunnel0-head-0, local addr 203.0.113.0

   protected vrf: (none)
   local  ident (addr/mask/prot/port): (0.0.0.0/0.0.0.0/0/0)
   remote ident (addr/mask/prot/port): (0.0.0.0/0.0.0.0/0/0)
   current_peer 203.0.113.1 port 500
<-- snip -->
     inbound esp sas:
      spi: 0xBB80036A(3145728874) ※ここ
        transform: esp-aes esp-sha-hmac ,
<-- snip -->
     outbound esp sas:
      spi: 0xF07EC953(4034840915)  ※ここ
        transform: esp-aes esp-sha-hmac ,
<-- snip -->
site-a-rtr#

フレッツ光のサービス情報サイトに IPv4 で接続するためにIOSで PPPoE マルチセッションを設定する

フレッツ光のサービス情報サイトに IPv4 で接続するために、Cisco 891FJ に PPPoE マルチセッションの設定を行いました。

NGN とは

インターネット用語1分解説~NGNとは~ - JPNIC

NTT が電話やインターネットサービスを提供するために構築しているネットワーク基盤です。フレッツ光では、契約情報や工事情報などの各種サポート情報を提供するためのサイトを NGN 内のサーバーで提供しています。

サービス情報サイト接続方法|サービス情報サイト(NGN IPv4)|フレッツ光公式|NTT東日本|インターネット接続ならフレッツ光

IPv4 でインターネットに接続している場合、NGN に直接アクセスすることは出来ません。IPv4 でサービス情報サイトに接続するためには、PPPoE でセッションを貼る必要があります。

本記事では以下の設定を IOS (Cisco 891FJ) に対して行います。

ブロードバンドルーター接続方法|サービス情報サイト(IPv4)|フレッツ公式|NTT東日本

Cisco 891FJ の設定

必要な設定

  • PPPoE のための Dialer Interface の作成
  • 物理インターフェースに作成した Dial を割り当て
  • static route の設定
    • サービス情報サイトでは次のアドレスを使用しているため、static routeを設定する必要があります。
      • 220.210.194.0/25
      • 123.107.190.0/24
      • 220.210.198.0/26
  • NATの設定

設定を抜粋して掲載します。

! ONU に接続しているインターフェース
interface GigabitEthernet8
 description To-ONU
! 今回設定した PPPoE セッション
 pppoe-client dial-pool-number 2

! ISP に接続するための PPPoE セッション
! インターネットに接続する際はこちらから出ていく。
 pppoe-client dial-pool-number 1


! フレッツ光に接続するための Dialer Interface の作成
interface Dialer2
 description NGN_IPv4
 mtu 1454
 ip address negotiated
 ip nat outside
 ip virtual-reassembly in
 encapsulation ppp
 ip tcp adjust-mss 1414
 dialer pool 2
 dialer idle-timeout 0
 dialer-group 2
 ppp authentication chap callin
 ppp chap hostname guest@v4flets-east.jp
 ppp chap password 0 guest

! ip を許可
dialer-list 2 protocol ip permit


! インターネットへの接続では Dialer1 で PAT を行い、フレッツ光情報サイトへの接続では Dialer2 で PAT をする
ip nat inside source route-map EXCLUDE_NGN_IPv4_FOR_PAT interface Dialer1 overload
ip nat inside source route-map TO_ONLY_NGN_IPv4_FOR_PAT interface Dialer2 overload

ip access-list extended EXCLUDE_NGN_IPv4
 deny   ip any 123.107.190.0 0.0.0.255
 deny   ip any 220.210.194.0 0.0.0.127
 deny   ip any 220.210.198.0 0.0.0.63
 permit ip any any

ip access-list extended TO_ONLY_NGN_IPv4
 permit ip any 123.107.190.0 0.0.0.255
 permit ip any 220.210.194.0 0.0.0.127
 permit ip any 220.210.198.0 0.0.0.63

route-map EXCLUDE_NGN_IPv4_FOR_PAT permit 10
 match ip address EXCLUDE_NGN_IPv4

route-map TO_ONLY_NGN_IPv4_FOR_PAT permit 10
 match ip address TO_ONLY_NGN_IPv4

! フレッツ光情報サイトへの static route
ip route 123.107.190.0 255.255.255.0 Dialer2
ip route 220.210.194.0 255.255.255.128 Dialer2
ip route 220.210.198.0 255.255.255.192 Dialer2

DNS の設定

Router で上記の設定を行えばIPでの疎通が出来るようになります。

ただし、サービス情報サイトを閲覧するためには*.v4flets-east.jpを名前解決できる必要があります。*.v4flets-east.jpを名前解決するには、フレッツのDNSサーバーに問い合わせる必要があります。

public dns で名前解決しようとしても失敗します。

# Google DNS サーバー
ubuntu@unbound:~$ dig @8.8.8.8 v4flets-east.jp ns +short
ubuntu@unbound:~$
# フレッツのDNS サーバー
ubuntu@unbound:~$ dig @220.210.194.67 v4flets-east.jp ns +short
ns1.v4flets-east.jp.
ns2.v4flets-east.jp.
ubuntu@unbound:~$

私の環境ではDNSキャッシュサーバーとして unbound を使ってるので、*.v4flets-east.jpはフレッツ光のDNSサーバーに問い合わせるように設定しました。

ubuntu@unbound:~$ cat /etc/unbound/unbound.conf.d/zone.conf
stub-zone:
    name: "v4flets-east.jp."
    stub-addr: 220.210.194.67
    stub-addr: 220.210.194.68
forward-zone:
    name: "."
    forward-addr: 8.8.8.8
ubuntu@unbound:~$

CML 2.0 に起動したノードのコンソールにターミナルソフトからアクセスする

CML 2.0 に起動したノードのコンソールにターミナルソフトからアクセスするためには、Breout Tool を介して telnet 接続する必要があります。この Breakout Tool は CML 2.0 とは別に用意する必要があります。

Virl 1.x では Virl サーバーに直接 telnet することでノードのコンソールにアクセスすることが出来ました。しかし、CML 2.0 (Virl2.0) ではこの方法でのアクセスは出来なくなっています。CML 2.0 は Virl 1.x に比べるとかなり使いやすくなっていますが、デフォルトだとブラウザ経由でしかコンソールアクセスが出来ません。

Cisco Modeling Labs 2.0 Release Notes - Cisco Modeling Labs 2.0 [Cisco Modeling Labs] - Cisco

本記事ではローカルの Mac 上で Breakout Tool を起動し、CML 2.0 に起動したノードにターミナルソフトからコンソール接続する方法を紹介します。

CML 2.0 Lab

接続対象として、以下のような Lab を作成しておきます。

f:id:nozawana44:20200527155235p:plain:w300

Breakout Tool

Breakout Tool のダウンロード

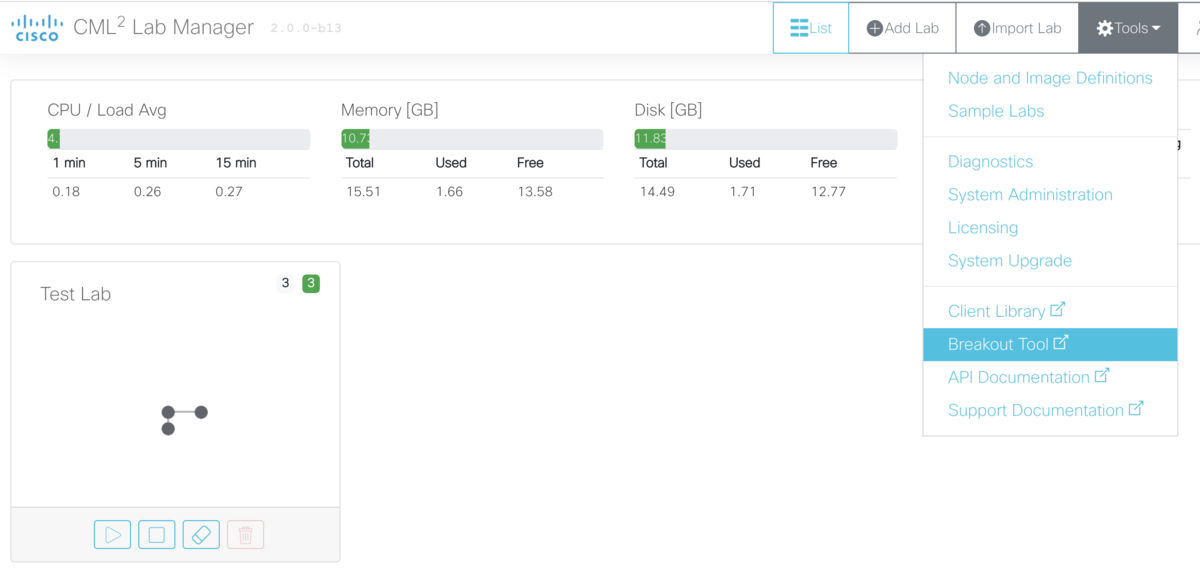

CML のトップページから Tools -> Breakout を選択します。

f:id:nozawana44:20200527161225p:plain

ページの下部にダウンロードリンクがあります。

今回は Mac で Breakout Tool を動かすので breakout-macos-x86_amd64 をローカルマシンにダウンロードします。

f:id:nozawana44:20200527155455p:plain:w400

適当なディレクトリを作成し、ダウンロードしたbreakout-macos-x86_amd64を配置します。今回はホームディレクトリの直下にbreakout ディレクトリを作成しました。

nozawana44@MacBookPro ~% mkdir ~/breakout
nozawana44@MacBookPro ~% cp Downloads/breakout-macos-x86_amd64 ~/breakout

Breakout Tool の起動

ターミナルから実行権限を付与し、ui オプションを付けて起動します。

nozawana44@MacBookPro breakout % chmod +x breakout-macos-x86_amd64
nozawana44@MacBookPro breakout % ./breakout-macos-x86_amd64 ui
Starting up...
W0527 21:45:12.920949   71142 run.go:238] open labs.yaml: no such file or directory
Running... Serving UI/API on http://[::1]:8080, Ctrl-C to stop.

Breakout Tool に接続

http://localhost:8080 に接続して Configuration ページに移動します。

f:id:nozawana44:20200528211444p:plain

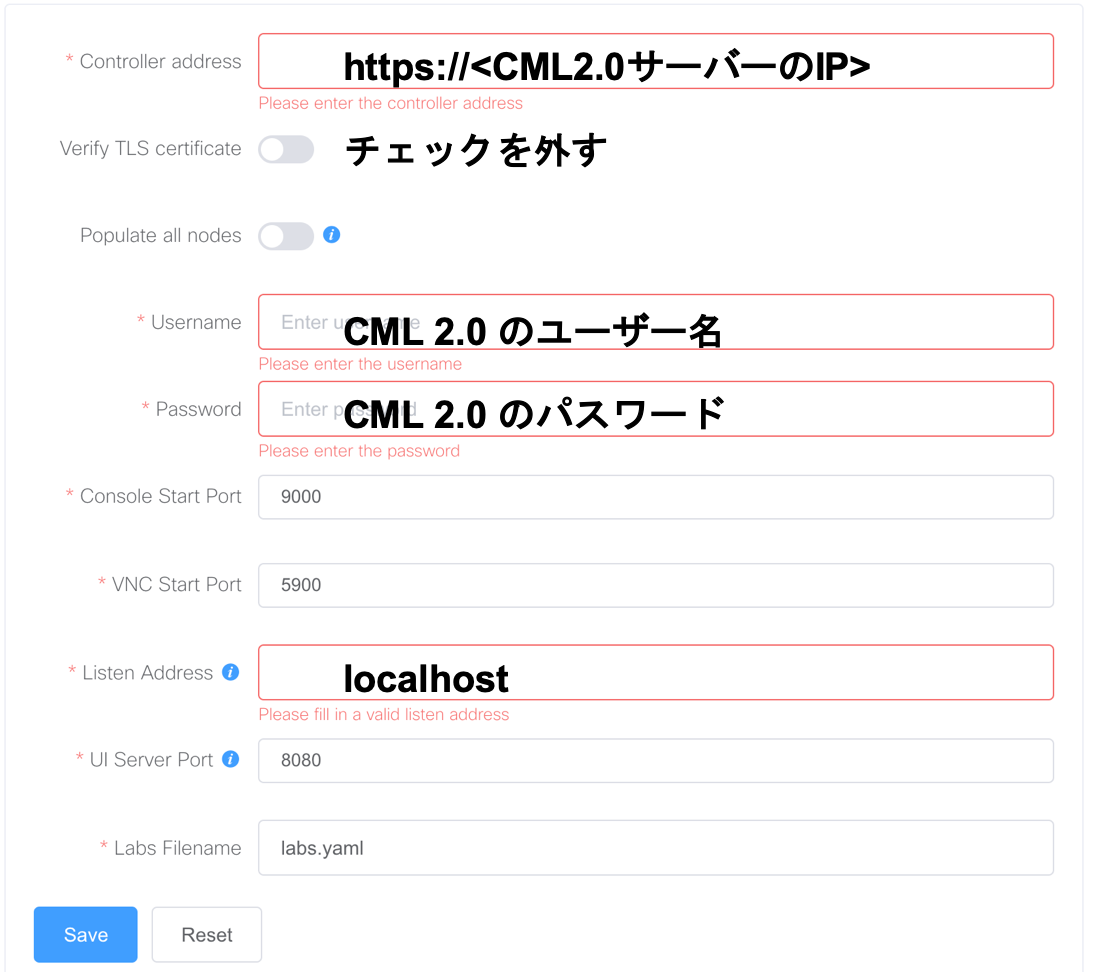

以下のように設定して Save します。

f:id:nozawana44:20200527160123p:plain

Labs タブで更新のボタンをクリックして CML 2.0 で作成した Lab が表示されれば、Breakout tools の設定は完了です。

f:id:nozawana44:20200527161401p:plain

ノードのコンソールに接続

接続したい Lab の Status を On にして、Lab 名をクリックします。

f:id:nozawana44:20200527161455p:plain

Links にかかれているアドレスに telnet することで CML 2.0 で起動したノードのコンソールにアクセスできます。

f:id:nozawana44:20200527160757p:plain

nozawana44@MacBookPro ~ % telnet localhost 9000
Trying ::1...
telnet: connect to address ::1: Connection refused
Trying 127.0.0.1...
Connected to localhost.
Escape character is '^]'.

**************************************************************************
* IOSv is strictly limited to use for evaluation, demonstration and IOS  *
* education. IOSv is provided as-is and is not supported by Cisco's      *
* Technical Advisory Center. Any use or disclosure, in whole or in part, *
* of the IOSv Software or Documentation to any third party for any       *
* purposes is expressly prohibited except as otherwise authorized by     *
* Cisco in writing.                                                      *
**************************************************************************
inserthostname_here>
inserthostname_here>

Telnet URL スキームを iTerm2 で開くように設定しておけば、Breakout Tool のリンクをクリックするだけで Telnet することもできます。

f:id:nozawana44:20200527160818p:plain

私は以下のページを参考に設定しました。

macOS Catalinaでtelnet URLスキームを手軽に扱う | ネットワークとともに

まとめ

CML 2.0 に起動したノードのコンソールに Mac のターミナルソフトからアクセスする方法をまとめました。

CML 2.0 を利用してみた感想としては、かなり使いやすいので検証や学習におすすめです。年間 $199 のライセンス料はかかりますが払う価値はあると思います。

Mac で IP を手動設定するときは必ず DNS を指定する

Mac ではインターフェイスに DNS の指定をしないと、インターフェイスに設定したデフォルトルートが有効になりません。

IPの疎通確認をする際に同セグメントには通信できるが、別セグメントには通信できないという事象が発生します。

検証

以下の環境で解説します。

~ % sw_vers
ProductName:    Mac OS X
ProductVersion: 10.15.4
BuildVersion:   19E287
~ %

次のように IP, Default GW, DNS を手動設定します。

f:id:nozawana44:20200507224013p:plain
Mac ネットワークの設定 DNSあり

Mac のデフォルトルートを確認します。

stackoverflow.com

~ % route -n get default
   route to: default
destination: default
       mask: default
    gateway: 192.168.1.254
  interface: en0
      flags: <UP,GATEWAY,DONE,STATIC,PRCLONING>
 recvpipe  sendpipe  ssthresh  rtt,msec    rttvar  hopcount      mtu     expire
       0         0         0         0         0         0      1500         0
~ %

設定したデフォルトルートがMac に反映されていることがわかります。

続いてDNSの設定を削除して、デフォルトルートを確認してみます。

f:id:nozawana44:20200507224121p:plain
Mac ネットワークの設定 DNSなし

~ % route -n get default
route: writing to routing socket: not in table
~ %

設定は行っているのにも関わらず、デフォルトルートが Mac に反映されていません。この状態から ping を実行してみます。

~ % ping -c 1 1.1.1.1
PING 1.1.1.1 (1.1.1.1): 56 data bytes
ping: sendto: No route to host

^C
--- 1.1.1.1 ping statistics ---
1 packets transmitted, 0 packets received, 100.0% packet loss
~ %

ping: sendto: No route to host :宛先へのルートがないことを示すメッセージが表示されました。

まとめ

Mac で IP を手動設定する際の注意点についてまとめました。Mac をネットワークの検証に使用するときは、DNS の指定を忘れないようにしましょう。

補足

DHCP で IP を設定する場合でも、DNS を配り忘れていると同様の問題が起きます。

GNS3 on GCP を構築してGNS3のネットワークにローカルPCからアクセスする

構築した環境

GCP Compute Engine に GNS3 と OpenVPN をデプロイして、GNS3 のネットワークにローカルから接続できるようにしました。

GNS3 on GCP のメリット

  • GNS3 を動かすインスタンスをスケールアップ可能
  • GCP では Nested KVM をサポートしているので、vEOS や Nexus 9000v を動かすことができる

GCP の準備

プロジェクトの作成

新しくプロジェクトを作成(GNS3)し、その中で作業を進めます。リージョンは asia-northeast1 (東京) 、ゾーンは asia-northeast1-b を使います。

カスタムブートイメージの作成

Ubuntu 18.04 をベースに、Nested KVM を有効にしたカスタムブートイメージを作成します。作成のためには Cloud API を操作する必要があるので Cloud Shell を使用しました。

gcpuser1@cloudshell:~$ gcloud projects list
PROJECT_ID              NAME       PROJECT_NUMBER
gns3-2xxxx1             GNS3       328517071241
gcpuser1@cloudshell:~$ gcloud config set project gns3-2xxxx1 # 操作対象の Project を選択
Updated property [core/project].
gcpuser1@cloudshell:~ (gns3-2xxxx1)$
gcpuser1@cloudshell:~ (gns3-2xxxx1)$ gcloud compute disks create disk1 --image-project ubuntu-os-cloud --image-family ubuntu-1804-lts  --zone asia-northeast1-b
Created [https://www.googleapis.com/compute/v1/projects/gns3-2xxxx1/zones/asia-northeast1-b/disks/disk1].
NAME   ZONE               SIZE_GB  TYPE         STATUS
disk1  asia-northeast1-b  10       pd-standard  READY
gcpuser1@cloudshell:~ (gns3-2xxxx1)$
gcpuser1@cloudshell:~ (gns3-2xxxx1)$ gcloud compute images create nested-vm-image \
>   --source-disk disk1 --source-disk-zone asia-northeast1-b  \
>   --licenses "https://www.googleapis.com/compute/v1/projects/vm-options/global/licenses/enable-vmx"  # Nested KVM の有効化
Created [https://www.googleapis.com/compute/v1/projects/gns3-2xxxx1/global/images/nested-vm-image].
NAME             PROJECT      FAMILY  DEPRECATED  STATUS
nested-vm-image  gns3-2xxxx1                      READY
gcpuser1@cloudshell:~ (gns3-2xxxx1)$

Nested KVM を有効にしたイメージ nested-vm-image が作成されました。

インスタンス起動

作成したイメージからインスタンスを起動します。ブートディスクに作成したカスタムブートイメージを指定しています。マシンタイプは余裕をもって n1-standard-2 を選択していますが n1-standard-1 でも重いシミュレーションを動かさなければ十分動作しました。

インスタンスの起動が完了すると、エフェメラル IP が振られます。エフェメラル IP はインスタンスが停止すると変更される可能性があるので、常用の検証環境として起動・停止を繰り返す環境であれば、静的 IP を設定しておく必要があります。(参考:公式ドキュメント)今回はエフェメラル IP のまま進めます。

GNS3 と OpenVPN のインストール

起動したインスタンスに SSH ログインをして設定を行っていきます。公式レポジトリから GNS3 と Open VPN をインストールして再起動します。

root@gns3-server:~# apt-get update
root@gns3-server:~# apt-get -y upgrade
root@gns3-server:~# cd /tmp
root@gns3-server:/tmp# curl -s https://raw.githubusercontent.com/GNS3/gns3-server/master/scripts/remote-install.sh > gns3-remote-install.sh
root@gns3-server:/tmp# bash gns3-remote-install.sh --with-openvpn --with-iou --with-i386-repository
root@gns3-server:~# reboot

GNS3 から外部に接続するための linux-bridge の設定します。

root@gns3vm:~# cd /etc/netplan/
root@gns3vm:/etc/netplan# vim 99-gns3br0.yaml
root@gns3vm:/etc/netplan# cat /etc/netplan/99-gns3br0.yaml
network:
        version: 2
        renderer: networkd
        bridges:
                gns3br0:
                        addresses:
                                - 172.16.0.1/24
root@gns3vm:/etc/netplan# netplan apply

OpenVPN のインストールが完了すると、/root に OpenVPN のクライアント用設定ファイルが作成されます。ローカルから疎通性をもたせる GNS3 のネットワーク(gns3br0 : 172.16.0.0/24)へのルートを設定ファイルに追加します。

root@gns3vm:~# ls
client.ovpn
root@gns3vm:~# echo "route 172.16.0.0 255.255.255.0" >> client.ovpn
root@gns3vm:~#

OpenVPN の通信は UDP 1194 ポートを使用します。この通信を許可するファイアウォールルールを GCP VPC 追加します。

OpenVPN で GCP インスタンスに接続

OpenVPN Client ソフトウェアをローカルにインストールします。今回は MacOS で接続を行うので Tunnelblick を利用します。

tunnelblick.net

GCP インスタンスから設定ファイル(client.ovpn)をローカルにダウンロードし、Tunnelblick にインポートして VPN 接続します。ローカルPC から、GCPインスタンスの gns3br0 へ ping が通れば VPN 接続は完了です。

user1@local ~ % ping -c 1 172.16.0.1
PING 172.16.0.1 (172.16.0.1): 56 data bytes
64 bytes from 172.16.0.1: icmp_seq=0 ttl=64 time=28.248 ms

--- 172.16.0.1 ping statistics ---
1 packets transmitted, 1 packets received, 0.0% packet loss
round-trip min/avg/max/stddev = 28.248/28.248/28.248/0.000 ms
user1@local ~ %

GNS3 の設定

GNS3 Client をローカルで起動して、サーバーに GCP インスタンスを指定します。

GNS3 -> Preferences -> Server

動作確認

次のようなトポロジーを作成し、vEOS の Management1 にローカルからアクセス出来るようにします。 Cloud1 の Ethernet Interfaces の設定で、作成した gns3br0 を追加します。gns3br0 を追加するためには Show special Ethernet Interfaces にチェックを入れる必要があります。

vEOS のコンソールから、最低限の設定を行います。(Management interface 、デフォルトルート、admin ユーザー)

vEOS-1
localhost login: admin
localhost>
localhost>en
localhost#conf t
localhost(config)#hostname vEOS-1
vEOS-1(config)#int management 1
vEOS-1(config-if-Ma1)#ip address 172.16.0.101/24
vEOS-1(config-if-Ma1)#exit
vEOS-1(config)#ip route 0.0.0.0/0 172.16.0.1
vEOS-1(config)#
vEOS-1(config)#username admin secret password
vEOS-2
localhost login: admin
localhost>en
localhost#conf t
localhost(config)#hostname vEOS-2
vEOS-2(config)#int management 1
vEOS-2(config-if-Ma1)#ip address 172.16.0.102/24
vEOS-2(config-if-Ma1)#exit
vEOS-2(config)#ip route 0.0.0.0/0 172.16.0.1
vEOS-2(config)#
vEOS-2(config)#username admin secret password

ローカルPC から GCP で動いている GNS3上の仮想スイッチに対して直接アクセスする準備が整いました。ローカルから仮想スイッチに対して ssh 接続してみます。

ローカルPC -> vEOS-1
user1@local ~ % ssh admin@172.16.0.101
Password:
Last login: Sat Nov  2 05:04:29 2019 from 172.16.253.6
vEOS-1>en
vEOS-1#show ip int brief
Interface              IP Address         Status     Protocol         MTU
Management1            172.16.0.101/24    up         up              1500
vEOS-1#
ローカルPC -> vEOS-2
user1@local ~ % ssh admin@172.16.0.102
Password:
vEOS-2>en
vEOS-2#show ip int brief
Interface              IP Address         Status     Protocol         MTU
Management1            172.16.0.102/24    up         up              1500
vEOS-2#

ローカルPC から GNS3 on GCP の仮想ネットワークに直接アクセスできることを確認できました。
